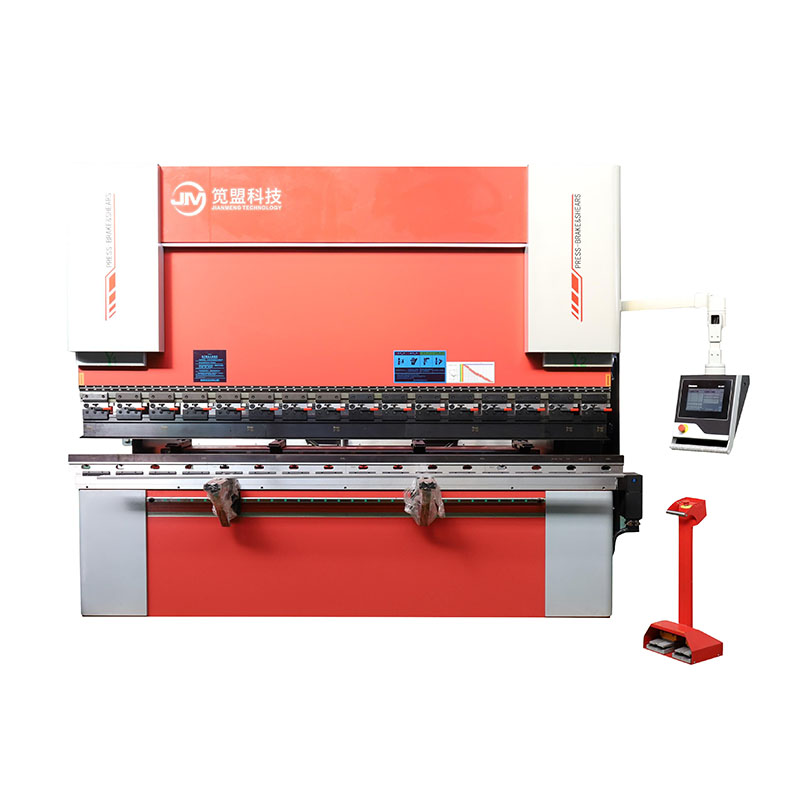

JM to producenci i dostawcy pras krawędziowych CNC w Chinach, którzy mogą sprzedawać hurtowo prasy krawędziowe CNC. Prasa krawędziowa chińskiego producenta JIANMENG jest urządzeniem mechanicznym służącym do gięcia i formowania blach do pożądanego kształtu. Jest szeroko stosowany w przemyśle metalowym do wytwarzania skomplikowanych i precyzyjnych kształtów z blach.

Model maszyny i liczba wałów sterujących

Liczba osi sterujących: 4+1

Zarezerwowana funkcja interfejsu inteligentnego manipulatora gięcia

Główna konfiguracja maszyny

Wysokowydajny układ serwohydrauliczny firmy Rexroth w Niemczech steruje synchronizacją lewego i prawego cylindra.

Obie strony są wyposażone w linijkę kratową ATEK GIVI do wykrywania synchronicznego sprzężenia zwrotnego położenia.

Tylny ogranicznik jest wyposażony w wysokowydajny silnik serwo i śrubę kulową.

Główne importowane akcesoria prasy krawędziowej CNC

- System CNC: Holandia DELEM - Układ hydrauliczny: Rexroth - Linijka do rusztu: GIVI - Pompa oleju wysokiego ciśnienia: SŁONECZNA - Aparatura niskonapięciowa: Schneider - Złącze przewodu olejowego: DEGUO - Pieczęć: Parker

Główne parametry techniczne maszyny:

Cechy i funkcje systemu CNC

DA53T firmy DELEM może sterować osiami 4+1, a mianowicie osią Y1, osią Y2, osią X, osią R i osią V

Całkowicie metalowa skorupa, najnowszy modny kształt

Zaawansowana technologia sprzętowa wbudowanego procesora

Obliczanie długości rozwoju produktu

Ponad 7000 programów i bibliotek form, 99 kroków roboczych dla każdego programu

Wsparcie dostępu do Internetu

Wybór języka chińskiego i angielskiego

Zintegrowany panel operacyjny obrabiarki

Długość wykrawania giętego przedmiotu można obliczyć automatycznie.

Nacisk zginający zostanie automatycznie obliczony i dostosowany przez komputer w zależności od długości lub grubości przedmiotu obrabianego.

Charakterystyka techniczna sprzętu

Numeryczny układ sterowania steruje wielkością otwarcia zaworu proporcjonalnego, a zawór proporcjonalny reguluje dopływ oleju do lewego i prawego cylindra olejowego. Osie Y1 i Y2 - lewa i prawa strona bloku ślizgowego wyposażone są odpowiednio w precyzyjną liniową skalę kratową GIVI (Y1-Y2) europejskiej firmy ATEK, która służy do dokładnego pomiaru odległości pomiędzy suwakiem blok i stół warsztatowy. Skala siatki i kolumna są miękko połączone, a odkształcenie kolumny nie będzie miało wpływu na pozycjonowanie. Dane dotyczące pozycji są natychmiast przesyłane z powrotem do systemu CNC, który może obliczyć wyjściowy sygnał sterujący serwozaworu (S1-S2). Zatem dokładność pozycjonowania suwaka wynosi ≤±0,02 mm.

Aby zapewnić dobrą dokładność obróbki przedmiotu obrabianego, specjalnie przyjęto mechaniczny mechanizm kompensacji stołu roboczego: mechaniczne urządzenie kompensujące ugięcie typu nowej fali może tworzyć skupisko wypukłych krzywych idealnego położenia, a precyzyjne wybrzuszenie urządzenia może być automatycznie kontrolowane przez system sterowania numerycznego przy obróbce części o różnej grubości i długości, zapewniając w ten sposób dobrą dokładność obróbki detalu. Kompensacja

● Urządzenie szybkiego mocowania

● Wygodna i szybka wymiana formy

● Zmniejsz intensywność pracy

● Popraw produktywność

urządzenie posiada nie tylko funkcję automatycznej kompensacji poziomej NC, ale także funkcję ręcznej regulacji kompensacji pionowej.
