Maszyna do rowkowania jest bardzo skuteczna w pracach precyzyjnych i gięciu narożników w celu utrzymania krawędzi. Dzięki zastosowaniu maszyny do rowkowania w kształcie litery V, która jest stabilna w przypadku gięcia blach, można je złożyć w zwarte, bezszwowe elementy.
Wstęp

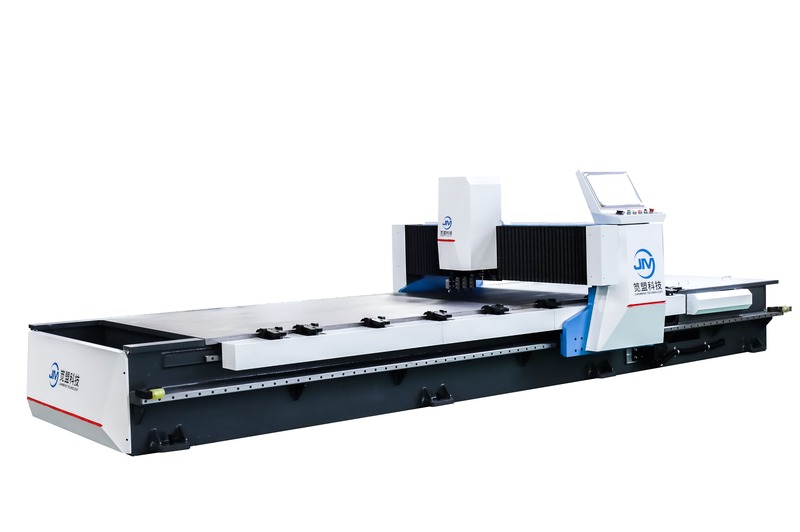

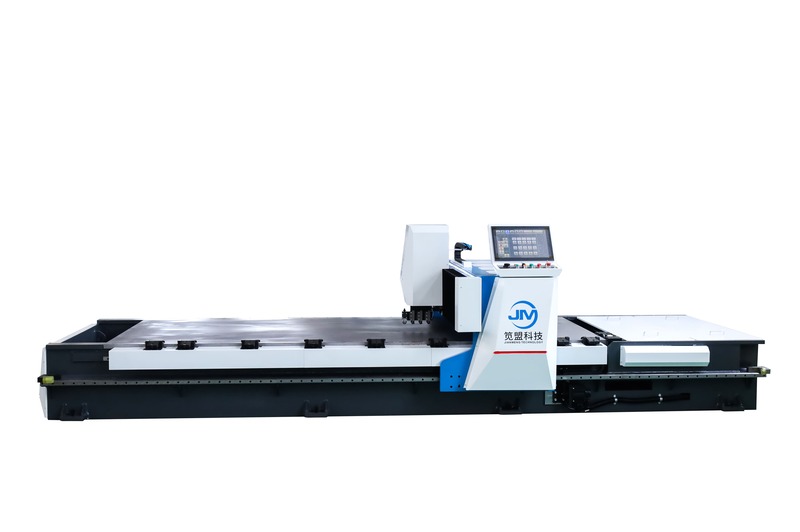

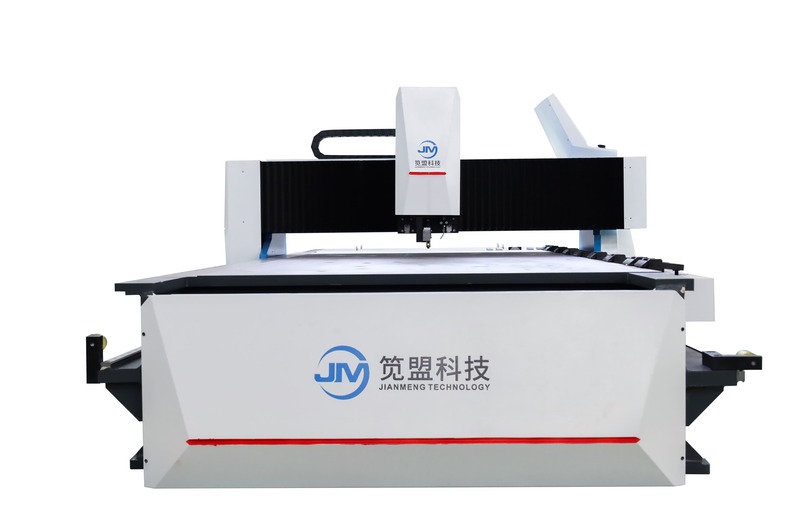

Automatyczna maszyna do rowkowania CNC v służy do obróbki blach, która dobrze nadaje się do gięcia. Maszyna do cięcia CNC V zapewnia wysoką dokładność i wydajność, pozwalając na skomplikowane projekty i kształty.
Konfiguracja
System CNC z dużym ekranem dotykowym |
EASYCAT |
Hydrauliczny układ sterowania |
Tajwan AirTAC |
Silnik serwo |
EASYCAT |
Reduktor planetarny |
Tajwan Lymin |
Element uszczelniający cylinder |
Japonia Valqua |
Przełącznik zbliżeniowy |
Japonia Omron |
Przełącznik powietrza jedno-/dwubiegunowy |
Francja Schneider |
Stycznik prądu przemiennego |
Francja Schneider |
Przekaźnik mikro/termiczny |
Francja Schneider |
Wyłącznik automatyczny |
Francja Schneider |
Przycisk |
Francja Schneider |
Łożysko |
Japonia SFK |
Nóż ze stopu |
Korea Południowa Korloy |
Ciężka prowadnica liniowa |
Tajwan TBI |
Kabel do obrabiarki |
Niemcy Igus |
Stopka dociskowa automatycznie omija przeszkody, a podczas obróbki nie ma martwego obszaru.
Uchwyt na narzędzia
Uchwyt narzędziowy może obracać się o 90° i współpracować z silnikiem Y1 o dużej mocy, aby wykonać poziome rowkowanie płyty
Pomocnicza stopka dociskowa
Pomocnicze stopki dociskowe są liczne i naukowo rozpowszechnione, sterowanie hydrauliczne, stabilne i niezawodne
Parametr
Zakres obróbki |
|
Maksymalna szerokość obrabianego arkusza | 1250 mm |
Maksymalna długość obrabianego arkusza | 4000 mm |
Maksymalna grubość obrabianej blachy (stal nierdzewna) |
5,0 mm |
Minimalna grubość obrabianej blachy |
0,4 mm |
Minimalna odległość od rowka w kształcie litery V do krawędzi |
12,0 mm |
Płaskość |
|
Płaskość stołu |
±0,03 mm |
Maksymalna prędkość wału |
|
Maksymalna prędkość wału równolegle do osi X |
120 m/min |
Maksymalna prędkość wału równolegle do osi Y1 |
60 m/min |
Maksymalna prędkość wału równolegle do osi Y2 |
60 m/min |
Maksymalna prędkość wału równolegle do osi Z |
10 m/min |
Maksymalna prędkość wału równolegle do osi U |
10 m/min |
Dokładność pozycjonowania |
|
Dokładność pozycjonowania osi (X, Y1, Y2, Z, U) |
0,05 mm |
Rozdzielczość |
|
Rozdzielczość osi (X, Y1, Y2, Z, U) |
0,001 mm |
Moc silnika serwo |
|
X-axis servo motor power |
5,5KW |
Moc serwomotoru osi Y1 |
5,5KW |
Moc serwomotoru osi Y2 |
1,0KW |
Moc serwomotoru osi Z |
1,0KW |
Moc serwomotoru osi U/A |
0,75 kW |
Nasza sprawa
Nasz klient z Tajwanu odwiedził naszą fabrykę i był bardzo zainteresowany tą czterostronną maszyną do rowkowania v. Na miejscu podpisali z nami umowę na super niestandardowy model GSFM 1500×100000. Klient już go używa i nie pozostaje mu nic innego, jak pochwalić jego działanie.
